Green Mile

Published: Sep 18,2024

Metal Detector KROT2-XM, Металлоискатель КРОТ2-ХМ

Metal detector handmade DIY

ccc ccc
Copyright Info

Attribution-ShareAlike (CC BY-SA)

Read More⇒
  358
  3
  0
cover-img

  • thumbnail-img
  • thumbnail-img
  • thumbnail-img
  • thumbnail-img
  • thumbnail-img
  • thumbnail-img


Story

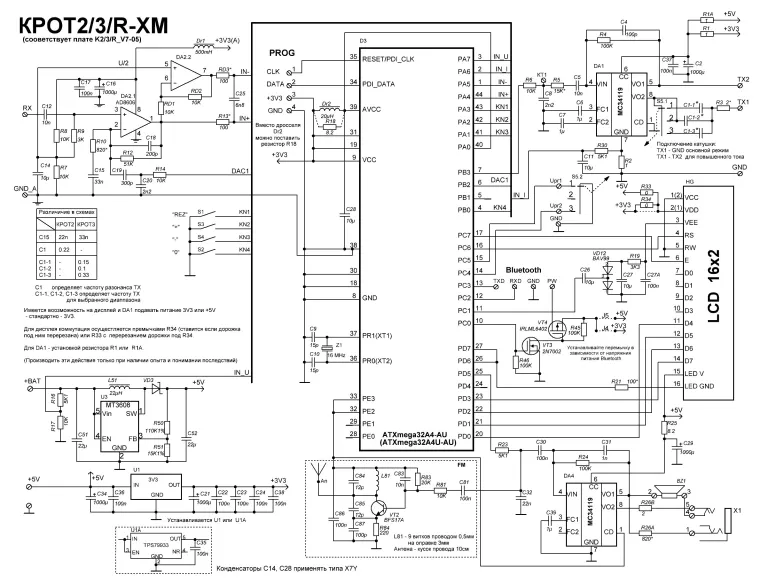

Автор схемы прибора - Остапчук Андрей

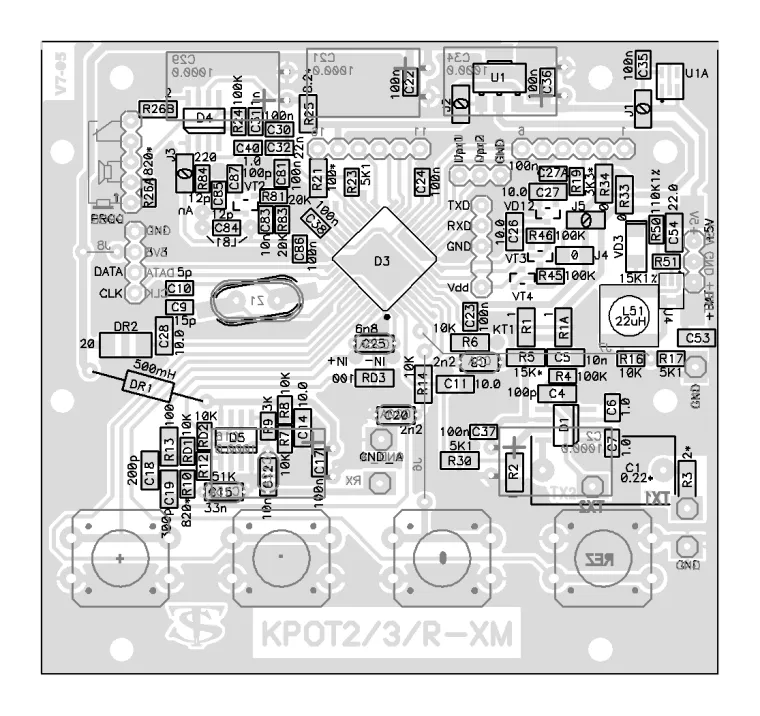

Автор разводки платы - ТСВ
Сайт автора прибора


Монета диаметром 25мм  (грунт)    до   35 см   (зависит от катушки)

 Каска ---- 1,5 м

 Максимальная         ----      до   3.0м

 Звуковая   индикация       выбираемая, от 2 до 12 тонов

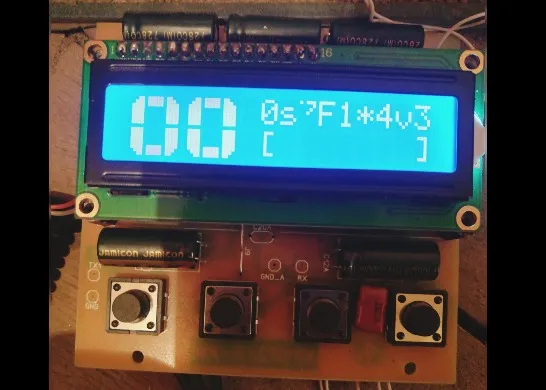

 Визуальная индикация               симв. ЖКИ 16х2

 Принцип работы                           IB

 Датчик диаметр                 25-35 см

 Диапазон возможных рабочих частот  6-20 кГц

 Напряжение питания                     4.6-7 В

Номинальный ток потребления не более 60 мА (без подсветки)

Диапазон рабочих температур    0  -  40   градусов    (зависит от катушки)



Конденсаторы должны быть термостабильные, пленка или керамика NP0

АЧХ входного усилителей желательно согласовать с рабочей частотой. На схеме указаны номиналы для частот ~ 8-16 кГц.

КУ усилителя приемного канала подбирается R10. Для номинала 750 КУ=90

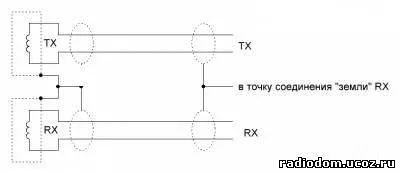

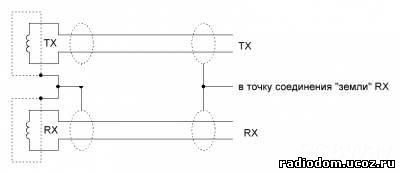

Подключение катушки

Кабель для ТX допускается без экрана. Для RX допускается кабель с одной жилой в экране.



Данные для катушки DD

Частота    6.0 - 17 кГц,  диаметром  25-30 см

Количество витков передающей TX ~40-55 (зависит от частоты и диаметра катушки) провода 0.4-0.5мм    С1= 0.047-0.47 мкФ. Подбирается под требуемую частоту. ( Допускается без-резонсная  TX 25-40 провода 0.5-0.8 мм  Подсоединение 1-3 )

Количество витков приемной     RX ~140-180  провода 0.15-0.22 мм  С0=0. Без резонанса.

(Допускается делать резонанс в приемной катушки (для ранних версий прошивок) при условии - разнос частот между TX и RX около 2.0 кГц

KPOT MULTI MD2 Добавлен новый прибор "Маска", изменен режим атака звука 2, улучшены режим "морской пляж" и работа синографа/

K2-GAIN-S7  Повышенная чувствительность на 1 разряд, теперь можно выбирать количество выборок на период, меню "Power" кнопка "0" ("16" для частот менее 8 кГц ), увеличена точность отстройки от грунта до десятых градуса, появилась возможность создавать резервную копию для всех профилей "Ret" , программа сама выберает ФВЧ взависимомти от "сложности" грунта. K2-FAST-S4  Новый режимы Fast- быстро и Fast+ очень быстро. Новый фильтр -подавления импульсных помех. Примерные настройки для режимов "Fast" - Наушники,Volume<6, On+ ,Anl, Filtr-2, Poew>=100mA ,Gain-4.

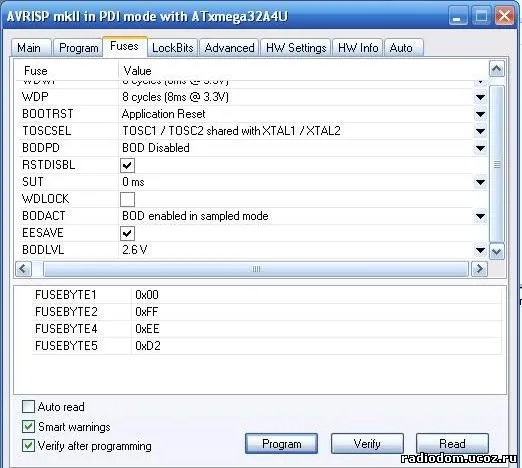

Для прошивки прибора нужен программатор AVRISP mkII

Code
  • KPOT_MULTI_MD2 - free firmware

    KPOT_MULTI_MD2_149610056566e9a5c9a35d6.rar
    Download(3)
  • K2-FAST-S4 - old firmware

    K2-FAST-S4_195194914166e9ace564e38.rar
    Download(3)
  • K2-GAIN-S7 - old firmware

    K2-GAIN-S7_153221493666e9af394f6ca.rar
    Download(1)
Schematic and Layout
