Green Mile

Published: Aug 30,2024

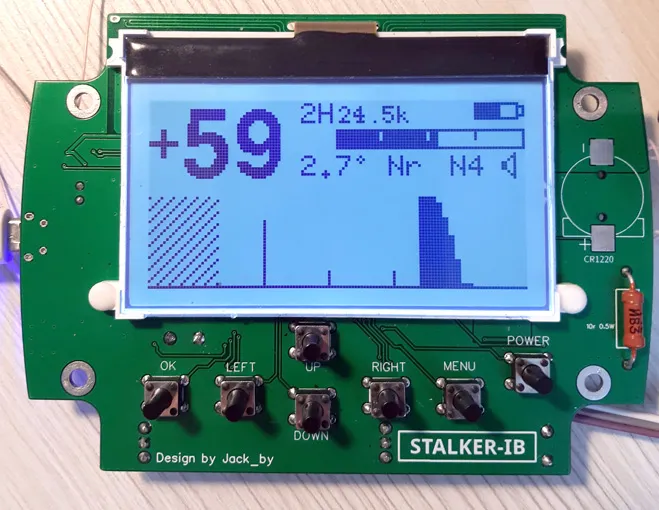

Metal Detector Stalker-IB rev. 3.3, Металлоискатель Stalker-IB rev. 3.3

Metal detector handmade DIY

ccc ccc
Copyright Info

Attribution-ShareAlike (CC BY-SA)

Read More⇒
  945
  4
  0
cover-img

  • thumbnail-img
  • thumbnail-img
  • thumbnail-img
  • thumbnail-img
  • thumbnail-img
  • thumbnail-img


Story






Металлоискатель Stalker-IB является селективным балансно-индукционным металлоискателем. Почти вся обработка происходит в цифровом виде. Собран на микроконтроллере STM32F407VET6. По схеме и параметрам близок к металлоискателю Quasar F3. В схеме и плате погут быть несоответствия, так как проект постоянно развивается.



Датчики полностью подходят от металлоискателей Quasar и Фортуна. Добавлена поддержка датчиков на 2 или 3 частоты с быстрым переключением частот.



Основные параметры металлоискателя:

Диапазон рабочих частот - 3 - 32,5 кГц

Поддержка датчика на две или три переключаемых частоты с помощью бистабильных реле

Регулировка тока накачки TX - программный ШИМ с 15 ступенями

Электронная компенсация разбаланса датчика

Настройка "нуля" шкалы VDI с помощью феррита

Отображение информации - сигнограф на 64 "столбика"

Отображение VDI цели в цифровом виде от -90 до +90

Отображение силы отклика от цели

Встроенный пинпоинтер со статическим режимом работы

Балансировка грунта в ручном режиме.

Имеется возможность закрыть горячие камни с настройкой маски - до минус 7 градусов

Число тонов озвучки целей 2; 4; 16; 180 тонов

Эквалайзер громкости озвучки для черных целей

Настройка громкости озвучки в зависимости от силы отклика (модуляция)

Встроенный FM модулятор. Частота настраивается 88-108 МГц

Настраиваемые маски дискриминации с шагом 11 градусов

5 переключаемых фильтров движения

Сохранение настроек под конкретный датчик в профили. Всего 12 профилей

Быстрое переключение профилей кнопкой "Power" для двух или трёхчастотных датчиков

Поиск частоты резонанса TX контура в автоматическом режиме с прорисовкой АЧХ и измерением добротности контура

Встроенные часы с возможностью корректировки точности хода и резервной батарейкой CR1220

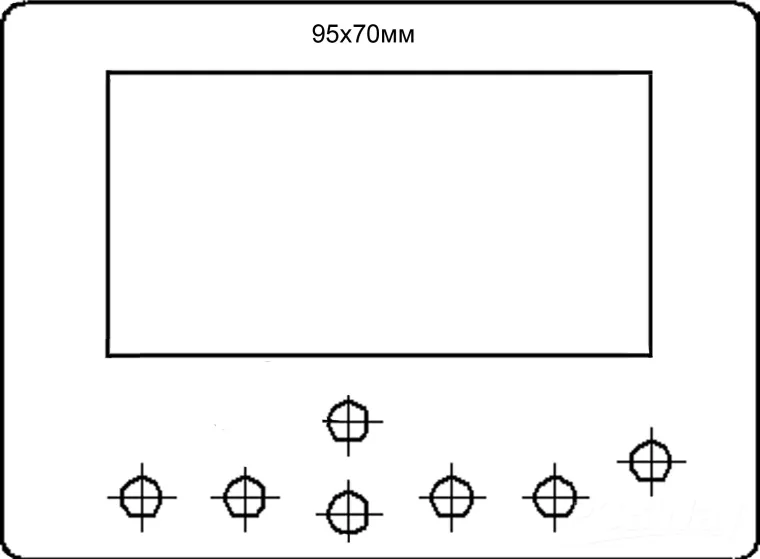

Графический монохромный дисплей 128х64 пикселя

Питание 2 Li-ion аккумулятора соединенных последовательно



Доработки схемы.



Можно снизить коэффициент усиления входного RX каскада в 5 раз. Разрешение АЦП AD7685 вполне позволяет это сделать. При этом пункт меню Усиление (Gain) нужно увеличить до 6-8. Это позволит расширить динамический диапазон прибора, что должно улучшить стабильность прибора на грунте.

Для работы с цифровыми беспроводными наушниками необходимо подключить радиомодуль NRF24L01 по следующей схеме:



Схема фонарика. Светодиод можно расположить на задней стенке прибора и направить на поисковый датчик. Включается длительным удержанием кнопки ПРАВО на основном экране. Яркость светодиода настраивается подбором резистора R2. Поддержка включения фонарика на обновлении 7_23 и выше.



Схема подключения вибромоторчика. Вибромоторчик включается в меню Звук, пункт Вибрация (Vibro). Цифровое значение, это задержка отключения вибромоторчика. Виброотклик будет включаться всегда, когда выдается звук, даже если громкость установлена на ноль. Моторчик рекомендую брать от старых мобильных телефонов или планшетов. В закрытом корпусе типа "таблетка". Установить в корпусе поближе к штанге плотно прижав к стенке планкой. Поддержка виброотклика на обновлении 7_28 и выше.

Для сборки металлоискателя необходимо приобрести микроконтроллер с установленным загрузчиком у автора.
To assemble a metal detector, you need to purchase a microcontroller with an installed bootloader from the author.

Обращайтесь по электронной почте: Jack_by@mail.ru

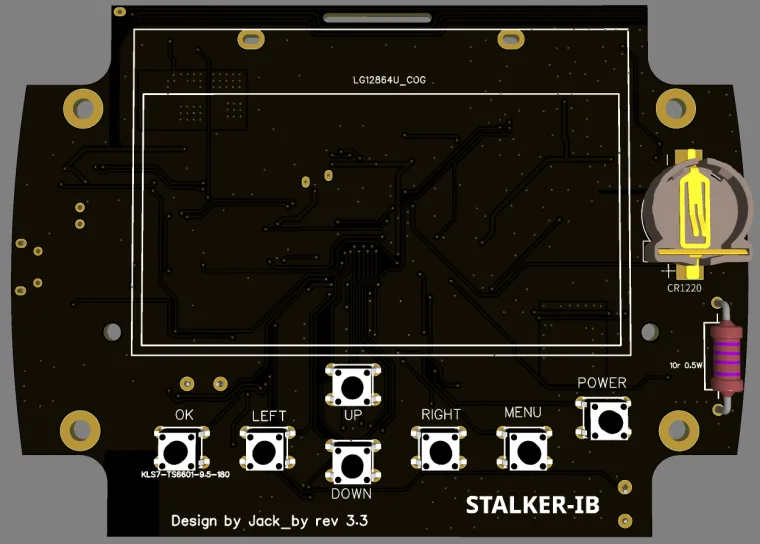

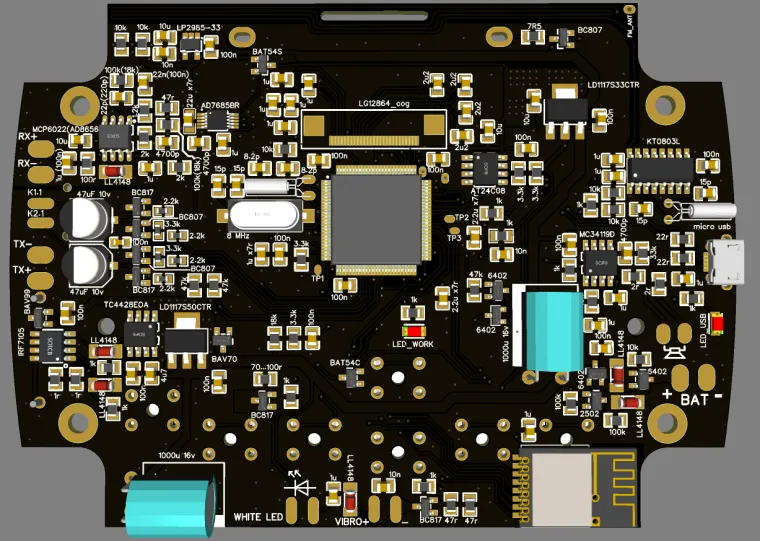

Schematic and Layout
  • Diagram

    Schematic_Stalker_AD7685_v2_2024-02-17_PCBWay_Community_144742140266d1d8630c246.pdf
    Download(10)
  • instruction

    _Stalker_IB_7.32rus_86531600666d1d9e2b8301.pdf
    Download(9)
  • TOP
